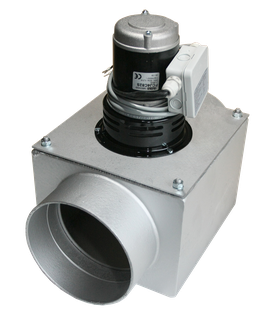

Il corpo del ventilatore (1) è una struttura in lamiera saldata di 2,5 mm di spessore. La presa di ingresso è destinata al montaggio del ventilatore di scarico sulla caldaia, la presa di uscita è prevista per l'installazione in una canna fumaria.

La girante (2) è fissata direttamente all'albero del motore elettrico (3) che viene raffreddato dalla ruota di raffreddamento. La superficie del ventilatore è trattata con un rivestimento refrattario.

Il ventilatore è posizionato sul camino (appena dopo la caldaia). Si consiglia di posizionare l'alloggiamento della ventola in modo che l'asse del motore si trovi in posizione orizzontale.

Dalla scatola del condensatore, il cavo in dotazione è collegato all'unità di controllo AK4000 alla morsettiera contrassegnata con "Ventilatore di tensionamento".

Lo schema elettrico si trova nelle istruzioni operative della caldaia VIGAS. Dopo il collegamento elettrico, è necessario impostare l'AK4000 in base al cap. 13.4 delle istruzioni di funzionamento AK4000 "sì".

Dimensioni:

Lunghezza: 385 mm

Larghezza: 235 mm
Altezza: 347 mm
