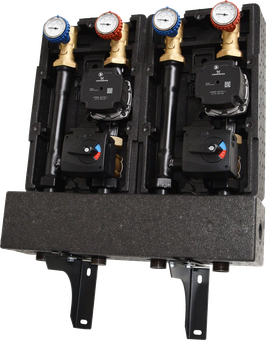

Set D3 composto da:
Nr. 2 Gruppi di miscelazione compatti SMT125
Nr. 2 Attuatori MP10-230/140
Nr. 1 Collettore a due zone C60 2F DN25
Nr. 1 Kit di staffe per collettore
Nr. 2 Valvole di ritegno per collettore
Il gruppo di miscelazione compatto SMT 125 - DN 25 abbinato all'attuatore MP10 è dotato di un gruppo miscelatore a tre vie MIX MT 25, due valvole a sfera in ottone con termometri su mandata e ritorno (con valvola di ritegno integrata) in acciaio
e dotato di isolamento EPP. Su richiesta il gruppo può essere dotato di una pompa Womix o Wilo.
AVVERTIMENTO! Il gruppo viene fornito con miscelatore sul lato destro. E' possibile spostare pompa e miscelatore a sinistra.
Dati tecnici gruppo pompa:
Pressione massima: 8 bar
Temperatura massima: 110 ° C
Materiale isolante: EPP nero 60 g/l
Distanza tra gli assi: 125 mm
Materiale delle guarnizioni: VITON / EPDM
Connessioni:
Lato installazione: 1 "F
Lato caldaia: 1 1/2 "M
Lunghezza di installazione della pompa: 180 mm
Collegamento della pompa: 1 1/2 "M
Dati tecnici attuatore:
Tensione nominale: 230 V, 60 Hz
Assorbimento: 3,5 W
Dimensioni del filo: 3 x 0,75 mm2, lunghezza - 2 m
Coppia: 10 Nm (per tensione nominale)
Angolo di rotazione: 90°, non regolato
Tempo di funzionamento: 140 secondi per la tensione 230 V CA.
Rumorosità: max. 35 dB (A)
Indicatore di posizione: bloccato sul corpo della maniglia
Classe di protezione: II
Grado di protezione: IP 40
Intervallo di temperatura di funzionamento: 0 - 50°C
Peso: 350 g
Leva per selezione lavoro automatico/manuale.
Collettore in acciaio a due camere C 60 DN 25 - 2 circuiti di riscaldamento.
E' stato creato per semplificare l'installazione dei gruppi di pompaggio. Di fabbrica il collettore è dotato di isolamento EPP. Inoltre, il collettore
ha un'uscita DN 20 sul lato di ritorno per il collegamento del vaso di espansione e l'uscita DN 25 sull'alimentatore per il collegamento del
gruppo di sicurezza.
Dati tecnici:
Materiale: acciaio ST 37.1
Pressione massima: 8 bar
Temperatura massima: 110 ° C
Max. potenza: 45 kW (DT 20°C)
Spaziatura degli assi:
Lato dell'installazione: 125 mm
Lato caldaia: 125 mm
Connessioni:
Lato di installazione: dado 1 ½ "F
Lato caldaia: 1 "M
Materiale isolante: EPP nero 40 g/l
Prodotto disponibile su richiesta
990,00 €
Inclusa IVA . Si applicano le spese di spedizione .
